CLIMASET s.r.l. propone kit di regolazione per le unità trattamento aria (UTA).
Il kit regolazione
I kit di sono composti dalla regolazione per l’unità trattamento aria, oppure anche dal quadro elettrico ritagliato su misura dell’UTA da controllare.
Assieme alla regolazione, CLIMASET s.r.l fornisce sonde di temperatura, umidità, pressione e qualità dell’aria, ma anche dispositivi di protezione come pressostati differenziali e flussostati.
A completare l’offerta ci sono gli inverter, ma anche dispositivi per il raffreddamento evaporativo e avanzati sistemi adiabatici o isotermici per l’umidificazione dell’aria.
La regolazione per le UTA
Il cuore del sistema è un controllore pCO5+ con l’applicativo dedicato alle unità trattamento aria.
La regolazione è completamente configurabile in funzione delle caratteristiche dell’unità di trattamento aria e delle prestazioni desiderate.
Di seguito riportiamo le principali funzioni del software di controllo:
- supporto a varie tipologie di ventilatori di mandata e di ripresa, sia ON/OFF e modulanti,
- controllo delle serrande esterna, di miscelazione ed espulsione,
- controllo del raffrescamento e del riscaldamento mediante algoritmi PID con gestione di batterie,
- possibilità di usare il freecooling e il freeheating in temperatura ed entalpico,
- gestione dei recuperatori di calore,
- controllo a cascata dei diversi dispositivi,
- regolazione di umidità con deumidificazione e umidificazione isotermica e adiabatica,
- gestione allarmi con storico integrato,
- gestione fino a quattro fasce orarie per giorno (giorni della settimana e giorni speciali),
- disponibilità di quattro loop generici di controllo per funzioni ausiliarie.
La regolazione è personalizzabile grazie all’ambiente di sviluppo 1tool: si può decidere di perfezionare la regolazione, introdurre altre logiche di funzionamento o integrare sistemi diversi.
La regolazione è interfacciabile con sistemi di supervisione CAREL o di terzi, in protocollo Modbus.

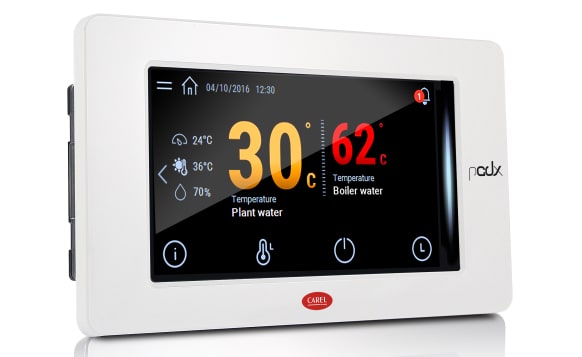

L’interfaccia utente: pGDX da 7 pollici
Il terminale touch pGDX da 7 pollici offre alla vostra unità trattamento aria un’interfaccia utente semplice e facile da usare.
La grafica del pGDX7 per UTA si adatta in base alla configurazione e ai dispositivi installati sull’unità trattamento aria, grazie ad un doppio livello di visualizzazione:
- pagina generale con i dati principali del sistema (T/H mandata, ritorno, ecc…),
- videate più specifiche con lo stato dei dispositivi (ventilatori, batterie, ecc…).
Altre funzionalità del pGDX7 per UTA sono:
- L’elenco degli allarmi attivi con la possibilità di fare il reset,
- Un dettagliato sinottico con lo stato dei dispositivi presenti
- La possibilità di accendere/spegnere l’UTA dal pGDX, selezionando anche la modalità di funzionamento desiderata,
- La possibilità di impostare da terminale i setpoint di temperatura e umidità, ma anche le fasce orarie di funzionamento.
Il pGDX da 7 pollici è dotato di una barra LED laterale, illuminata a seconda dello stato dell’unità trattamento aria: in caso di allarme, l’utente è avvisato con un rosso lampeggiante.
Con il pGDX si può anche evitare montare un terminale semigrafico, basta accedere sull’emulatore del terminale presente sul ramo “Service” per visualizzare le varie maschere del pCO5+ come se si fosse davanti al controllore programmabile.
