Sistema Ibrido Radiante&Fancoil

La gamma di applicazioni CLIMASET s.r.l. si arricchisce con la regolazione ibrida a doppio circuito, sviluppata per adattarsi a qualsiasi combinazione di radiante e fancoil.

Cosa è possibile gestire?

  • Riscaldamento con impianto radiante,
  • Riscaldamento e raffrescamento con Fancoil,
  • Chiamata della pompa calore (anche con doppio setpoint),
  • Gestione di un circuito miscelato per il radiante,
  • Gestione dei bagni (zona solo riscaldamento),
  • Gestione ricambi aria VMC (anche con funzione free cooling),
  • Gestione velocità ventilatore fancoil con (segnale 0…10Vdc o comando a 3 velocità).

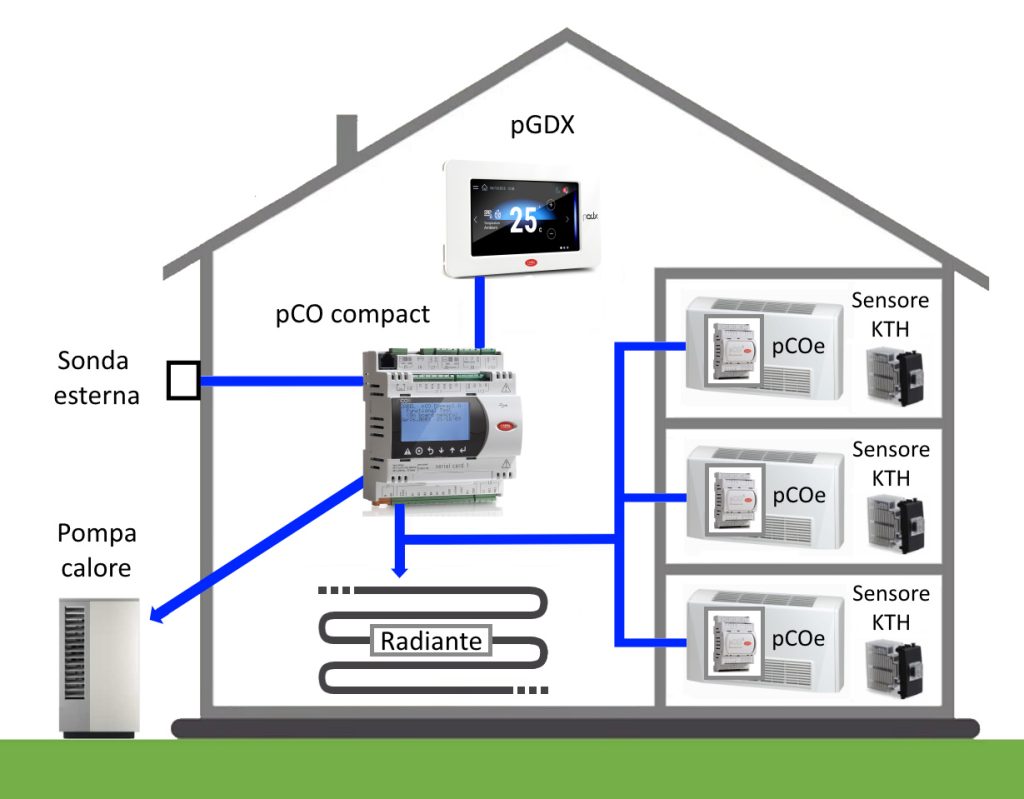

Esempio di un impianto misto radiante/fancoil

Modularità e flessibilità del sistema

La regolazione elettronica è distribuita su bus di campo in questo modo:

  • Terminale utente touch screen con sensore,
  • Scheda di controllo pCO Compact (6 moduli DIN),
  • Scheda espansione I/O (4 moduli DIN),
  • Scheda comando Fancoil (4 moduli DIN),
  • Sensori di temperatura ambiente KTH (compatibili con le principali serie civili) e/o sensore temperatura th-Tune,
Sensore KTH
Sensore KTH
KTH a muro
Sensore th-tune
Sensore th-tune

Il cablaggio impianto è semplificato con collegamento in BUS (cavo seriale RS-485).

Gestione da remoto dell’impianto – pCOWeb

La pCOWeb è una schedina opzionale per controllori pCO che funge da webserver. Abbiamo sviluppato delle pagine web che ti permettono di gestire il tuo impianto ibrido da computer, smartphone o tablet.

Con la pCOWeb per impianti radianti puoi:

  • visualizzare lo stato dei dispositivi del sistema e delle zone configurate,
  • modificare i vari parametri deelle zone come i setpoint, accendere e spegnere le zone, ecc…,
  • gestire le fasce orarie e gli altri parametri orologio,
  • accendere e spegnere il sistema, scegliere la modalità stagionale,
  • visualizzare gli allarmi attualmente attivi e fare il reset degli allarmi.

Tutto quello che devi fare è aprire il tuo browser, digitare l’indirizzo della schedina pCOWeb e sei pronto a gestire il tuo impianto radiante.

Se vuoi controllare il sistema con una APP per smartphone o tablet, dai una occhiata al Plantgate, la nostra proposta per la gestione da remoto del tuo impianto. Con il Plantgate non hai bisogno di comprare un indirizzo IP statico per accedere al tuo impianto da remoto, ti basta utilizzare la nostra app
(oppure la versione web) per controllare il radiante da qualunque parte del mondo.

Terminale touch screen pGDx

CLIMASET s.r.l. propone il pGDX da 4.3” per la la gestione lato utente completa dell’impianto. Questo nuovo terminale, con un touch screen a 65000 colori, va installato a muro (ad incasso o esterno).

Esempio di pGDX CAREL con cornice bianca

Il pGDX può montare i sensori di temperatura ed umidità incorporati: questi dati possono essere spediti al pCO, utilizzando il touch come una sonda di zona.

Il pGDX per impianti ibridi radiante e fancoil è gradevole esteticamente e facile da utilizzare. Affianco al pGDX c’è una barra LED di stato che si illumina con colori differenti, a seconda della modalità stagionale impostata e alla presenza o meno  di allarmi attivi.

Il pGDX può inoltre funzionare anche come un normale terminale pGDN, grazie all’emulatore presente nel menù di configurazione.
